AI-732 Commercieel Display Ubuntu Moederbord met Rockchip RK3588 Processor en Mali-G610 MC4 GPU
1.1Toepassingsgebied
AI-732 is een multifunctionele intelligente moederbord, vaak gebruikt in ARM PC, groot scherm splicing, animatie en games, conferentie tablets, edge computing, industriële computers,TV-speler dozen., cloud servers, slimme NVR en andere velden.
1.2Productoverzicht
AI-732 gebruikt Rockchip RK3588, een nieuwe generatie octa-core 64-bits processor.0 systeem (de kernel is Linux 5.10 ). De GPU maakt gebruik van Mali-G610 MC4, die uitstekende prestaties en hoge kosten heeft. Het ondersteunt 8K video codering en decodering, 8K display output, ingebouwde meerdere display interfaces,Het systeem ondersteunt een multi-scherm display; rijk hoge-snelheidssinterfaces (PCIe, TYPE-C, Gigabit Ethernet), die gemakkelijk uit te breiden zijn.
1.3Kenmerken
- Ondersteunt tot 8K decodering en verschillende LVDS / EDP / MIPI / HDMI-displays
- Ondersteunt meerdere upgraden zoals afstandsbediening, USB-kabel verbonden met de computer, U-schijf OTA-pakket, enz.
- U-schijf, TF-kaartconfiguratie schermparameters, plug and play, perfecte ondersteuning voor alle maten, alle resolutie displays.
- Volmaakt ondersteunt de reguliere industrie release software en de industrie applicatie software, klaar voor gebruik.
- Ondersteunt perfect een verscheidenheid aan mainstream touchscreens zoals infrarood, optisch, capacitief, resistief, enz., ondersteunt HID-configuratie van bestuurdervrije touchscreens en er is geen debugging nodig.
- Perfecte ondersteuning voor de meest gebruikte USB-apparaten, printers, kaartlezers, wachtwoordtoetsenborden, vingerafdruklezers, camera's, ID-kaartherkenning, QR-code-scanners, enz.en biedt demo-testprogramma's.
- Met 9 USB-poorten, 7 seriële poorten, 4 IO-poorten, WIFI/RJ45/4G /5G en andere netwerkopties.
- Ingebouwde PCI-E module socket, ondersteunt verschillende PCI-E modules zoals YUGE en Quectel om toegang te krijgen tot het internet.
1.4Uiterlijksschema en beschrijving van de interface
De overeenkomstige interfaces van de cijfers in de afbeelding zijn:
| Reeksennummer |
Pin Definitie |
| 1 |
RJ45-netwerkpoort(1000M) |
| 2 |
Slot voor TF-kaarten |
| 3 |
USB1_HOST |
| 4 |
UBoot-upgrade knop |
| 5 |
MIC-interface |
| 6 |
Schakelinterface +Interface voor gedwongen upgraden |
| 7 |
MIPI-camera-interface |
| 8 |
USB3.0_HOST |
| 9 |
PWR-ON |
| 10 |
USB0-OTG(TYPE-C)(USB-poort voor upgraden en debugging) |
| 11 |
Audio_out koptelefoonaansluiting(met microfoon) |
| 12 |
DC-12V-stroominterface |
| 13 |
12V-invoerinterface |
| 14 |
DEBUG seriehaven 2 |
| 15 |
Secundair schermachtergrondverlichtingInterface |
| 16 |
Interface voor achtergrondverlichting op het hoofdscherm |
| 17 |
Dual-channel LVDS scherminterface |
| 18 |
LVDS-schermstroomvoorziening springt |
| 19 |
eDP0 scherminterface (kan worden geconfigureerd als HDMI-uitgang met een adapterbord) |
| 20 |
HDMI-RX (HDMI-invoerinterface) |
| 21 |
met een vermogen van meer dan 50 W,optioneel eDP1-interface) |
| 22 |
RS485 seriepoort 1 |
| 23 |
CAN1-interface |
| 24 |
LED+IR |
| 25 |
SPK-luidsprekerinterface |
| 26 |
FAN-ventilatorconnector |
| 27 |
COM4 seriepoort(TTL-seriepoort standaard, RS232-seriepoort optioneel) |
| 28 |
COM5 seriepoort(TTL-seriepoort standaard, RS232-seriepoort optioneel) |
| 29 |
COM7 seriepoort(TTL-seriepoort standaard, RS232-seriepoort optioneel) |
| 30 |
COM8 seriepoort(TTL-seriepoort standaard, RS232-seriepoort optioneel) |
| 31 |
GPIO-interface |
| 32 |
CTP-touchscreeninterface |
| 33 |
RTC-BAT-interface voor batterijen |
| 34 |
GPS-antenne-interface(gereserveerd, GPS-module optioneel) |
| 35 |
Wifi-interface voor de tweede antenne |
| 36 |
Wifi-interface voor de hoofdantenne |
| 37 |
USB7_HOST |
| 38 |
USB6_HOST |
| 39 |
USB5_HOST |
| 40 |
USB4_HOST |
| 41 |
USB3_HOST |
| 42 |
USB2_HOST |
| 43 |
UART3-seriepoort(TTL) |
| 44 |
4G-module-interface |
| 45 |
SIM_CARD |
| 46 |

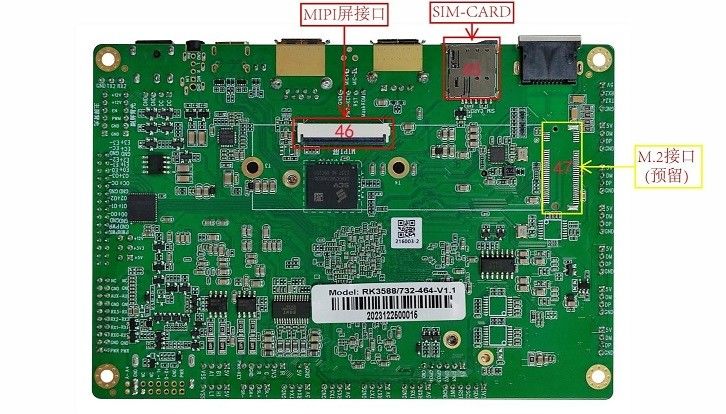

MIPI scherminterface |
| 47 |
Interface M.2(gereserveerd, kan 5G-module, harde schijf, enz.) |
Hoofdstuk 2 basisfunctielijst
| Belangrijkste hardware-indicatoren |
| CPU |
RK3 588, octa-core, 2,4 GHz |
| DDR |
Standaard 4G (optioneel 8G/16G) LP DDR 4 |
| EMMC |
EMMC 64G (32G/ 128G enz. optioneel) |
| Decoderingsresolutie |
Ondersteuning tot 8K |
| besturingssysteem |
Android1 2.0/Ubuntu20.04/Debian11.0 systeem (kernel is Linux5.10) |
| Netwerkondersteuning |
Ethernet, 1000M |
| 2.4G+5G dual-band wifi6 module, Bluetooth 5.4 |
| Ondersteuning van 4G (5G optioneel), verbinding met PCIE 4G/5G-module |
| USB-interface |
9, 1 USB3.0, 1 TYPEC-OTG, 7 USB 2.0 _HOST |
| Reekspoort |
7, 5 TTL (4 232 optioneel), 1 RS485, 1 DEBUG |
| LCD-uitgang |
Dual-channel LVDS-interface, 1 |
| EDP-interface, 1 (facultatief 2) |
| HDMI-uitgangsinterface, 1 (optioneel 2), tot 8K @ 60 fps uitgang |
| MIPI-interface, 1 |
| HDMI IN |
HDMI-invoerinterface, 1 |
| GPS |
1, facultatief |
| Luidspreker-uitgang |
Ondersteunt enkelkanaal 4R / 20W luidsprekers |
| RTC Real Time Clock |
De batterij ondersteunt tijdsgeheugen voor 3 jaar en ondersteunt tijdelijke stroom aan en uit |
| Systemen upgraden |
Ondersteun USB-kabel / U-schijf / netwerk-upgrade |
