Intelligent Commercieel Display Moederbord AI-530 Rockchip RK3568
  • Intelligent Commercieel Display Moederbord AI-530 Rockchip RK3568
  • Intelligent Commercieel Display Moederbord AI-530 Rockchip RK3568
  • Intelligent Commercieel Display Moederbord AI-530 Rockchip RK3568
Intelligent Commercieel Display Moederbord AI-530 Rockchip RK3568

Intelligent Commercieel Display Moederbord AI-530 Rockchip RK3568

Plaats van herkomst China
Merknaam YNH
Certificering UL
Modelnummer 530
Document YNH-530 Product Specificati...25.pdf
Productdetails
CPU:
Rockchip RK3 568, quad-core, 2,0 GHz
DDR:
Standaard 2G (4G / 8G optioneel) LP DDR 4
eMMC:
EMMC 32G (optioneel 64G / 128G)
Het decoderen resolutie:
Ondersteuning tot 4K
Besturingssysteem:
Android 11.0 /Ubuntu20.04 /Debian 11.0 (kernel is Linux4.19)
USB-interface:
6, 2 USB3.0 (waarvan één OTG is), 4 USB 2.0 _HOST
Markeren:

Intelligente commerciële beeldscherm moederbord

,

RK3568 Moederbord voor commerciële schermen

,

Intelligente moederbord RK3568

Betalings- en verzendvoorwaarden
Min. bestelaantal
100 stuks
Prijs
50-80 USD per pcs
Verpakking Details
Kartonnen verpakking, elke doos bevat 100 moederborden,doos grootte 57*39*31cm
Levertijd
30 dagen
Betalingscondities
L/C, T/T
Levering vermogen
5000 stuks per maand
Productbeschrijving

Hoofdstuk 1 Productoverzicht

1.1Toepassingsgebied

AI-530 is een commercieel display intelligent moederbord, algemeen toepasbaar op: digitale signage, selfservice terminals, enz.

1.2Productoverzicht

AI - 530 gebruikt Rockchip RK3568 Quad-core processor, de chip wordt geleverd met 1.0 T rekenkracht NPU, uitgerust met Android11.0 /Ubuntu20.04 /Debian 11.0 systeem (kernel is Linux 4.19),hoofdfrequentie tot 2.0 GHz, uitstekende prestaties, hoge kostenprestaties. GPU gebruikt Mali-G52, ondersteunt 4K 60fps H.265/H.264/VP9 video decodering, ondersteunt 1080P 100fps H.265/H.264 video codering.Ondersteunt multi-kanaal video-uitgang en -invoerHet is uw beste keuze in de digitale signage en selfservice terminal industrie.

1.3Kenmerken

  • Ondersteunt tot 4K-decodering en dual-channel LVDS / EDP / MIPI / HDMI-schermafvoer.
  • meerdere upgrademethoden, zoals afstandsbediening, U-schijf, TF-kaart, USB-kabel verbonden met de computer, enz.
  • U-schijf, TF-kaartconfiguratie schermparameters, plug and play, perfecte ondersteuning voor alle maten, alle resolutie displays.
  • Volmaakt ondersteunt de reguliere industrie release software en de industrie applicatie software, klaar voor gebruik.
  • Ondersteunt perfect een verscheidenheid aan mainstream touchscreens zoals infrarood, optisch, capacitief, resistief, enz., ondersteunt HID-configuratie van bestuurdervrije touchscreens en er is geen debugging nodig.
  • Perfecte ondersteuning voor de meest gebruikte USB-apparaten, printers, kaartlezers, wachtwoordtoetsenborden, vingerafdruklezers, camera's, ID-kaartherkenning, QR-code-scanners, enz.en biedt demo-testprogramma's.
  • Met 6 USB-poorten, 8 seriële poorten, 4 IO-poorten, WIFI/RJ45/4G en andere netwerkopties.
  • Ingebouwde PCI-E 4G module socket, ondersteunt verschillende PCI-E 4G modules zoals Yuge en Quectel om toegang te krijgen tot het internet.

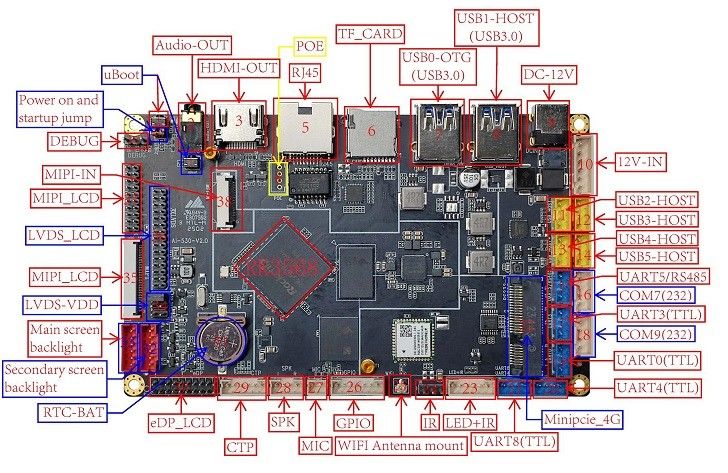

1.4Uiterlijksschema en beschrijving van de interface

Intelligent Commercieel Display Moederbord AI-530 Rockchip RK3568 0
De overeenkomstige interfaces van de cijfers in de afbeelding zijn:

Reeksennummer Pin Definitie
1 uLaarzenopwaarderingknop
2 Audio-OUTHoofdtelefoonstand
3 HDMI-uitgangInterface
4 POE-netwerkpoort(voorbehouden, facultatief)
5 RJ45-netwerkpoort
6 TFKaartslot
7 USB0_OTG(USB drie.0)
8 USB1_HOST(USB drie.0)
9 DC...12V-toevoer
10 12VInvoervermogenInterface
11 USB2_HOST(USB 2.0)
12 USB3_HOST(USB 2.0)
13 USB4_HOST(USB 2.0)
14 USB5_HOST(USB 2.0)
15 UART5/RS485 (standaard TTL-seriepoort,RS485 seriepoortFacultatief)
16 COM7 (RS232 seriepoort standaard,TTL-seriepoortFacultatief)
17 UART3 (TTL-seriepoort)
18 COM9 (RS232 seriepoort standaard,TTL-seriepoortFacultatief)
19 UART0 (TTL-seriepoort)
20 UART4 (TTL-seriepoort)
21 UART8 (TTL-seriepoort)
22 4G PCI-E-slot
23 LED+IR(schakelaar+afstandsbediening lichtbord interface)
24 IR(Interface voor ontvanger van afstandsbediening)
25 WIFI antenne stopcontact
26 GPIOInterface
27 MICmicrofooninterface
28 SPK-luidsprekerinterface
29 CTP(i2c touchscreen-interface)
30 eDPscherminterface
31 RTCbatterijhouder
32 Secundair schermachtergrondverlichtingInterface
33 HoofdschermInterface voor achterlicht
34 LVDS-VDD(LVDS-schermstroomvoorziening sprong)
35 MIPI-scherm FPC-interface(Zelfde als MIPI-scherminterface nr. 37, multiplexer met dubbelkanaalscherminterface LVDS)
36 Dual-channelLVDSschermInterface(multiplex met MIPI-scherminterface)
37

MIPI-schermpin-interface(hetzelfde als de MIPI-scherm-FPC-interface van nummer 35, multiplex met dubbelkanaals LVDS-interface,

U kunt een MIPI toevoegen aan eDP board om het om te zetten in een eDP interface output)
38 MIPI-IN(HDMI IN-interface)
39 DEBUGserieelhaven 2
40 Zet de stroom aan en de machine komt op.
41 SIM_CARDslot
