Hoofdstuk 1 Productoverzicht
AI-733 RK3588 Multifunctionele Intelligente Moederbord
1.1Toepassingsgebied
AI-733 is een multifunctioneel intelligent moederbord, vaak gebruikt in ARM PC, groot scherm splicing, animatie en games, conferentie tablets, edge computing, industriële computers,TV-speler dozen., cloud servers, slimme NVR en andere velden.
1.2Productoverzicht
AI - 733 maakt gebruik van Rockchip RK 3588, een nieuwe generatie octa-core 64-bits processor.0 systeem (de kernel is Linux 5.10 ). De GPU maakt gebruik van Mali-G610 MC4, die uitstekende prestaties en hoge kosten heeft. Het ondersteunt 8K video codering en decodering, 8K display output, ingebouwde meerdere display interfaces,Het systeem ondersteunt een multi-scherm-scherm; rijk hoge-snelheidsinterfaces (PCIe, TYPE-C, SATA, Gigabit Ethernet), die gemakkelijk uit te breiden zijn.
1.3Kenmerken
- Ondersteunt tot 8K decodering en verschillende LVDS-signalen LCD-displays, EDP-schermen.
- meerdere upgrademethoden, zoals afstandsbediening, U-schijf, TF-kaart, USB-kabel verbonden met de computer, enz.
- U-schijf, TF-kaartconfiguratie schermparameters, plug and play, perfecte ondersteuning voor alle maten, alle resolutie displays.
- Volmaakt ondersteunt de reguliere industrie release software en de industrie applicatie software, klaar voor gebruik.
- Ondersteunt perfect een verscheidenheid aan mainstream touchscreens zoals infrarood, optisch, capacitief, resistief, enz., ondersteunt HID-configuratie van bestuurdervrije touchscreens en er is geen debugging nodig.
- Perfecte ondersteuning voor de meest gebruikte USB-apparaten, printers, kaartlezers, wachtwoordtoetsenborden, vingerafdruklezers, camera's, ID-kaartherkenning, QR-code-scanners, enz.en biedt demo-testprogramma's.
- Met 9 USB-poorten, 9 seriële poorten, 4 IO-poorten, WIFI/RJ45/4G/5G en andere netwerkopties.
- Ingebouwde PCI-E module socket, ondersteunt verschillende PCI-E modules zoals YUGE en Quectel om toegang te krijgen tot het internet.
1.4Uiterlijksschema en beschrijving van de interface

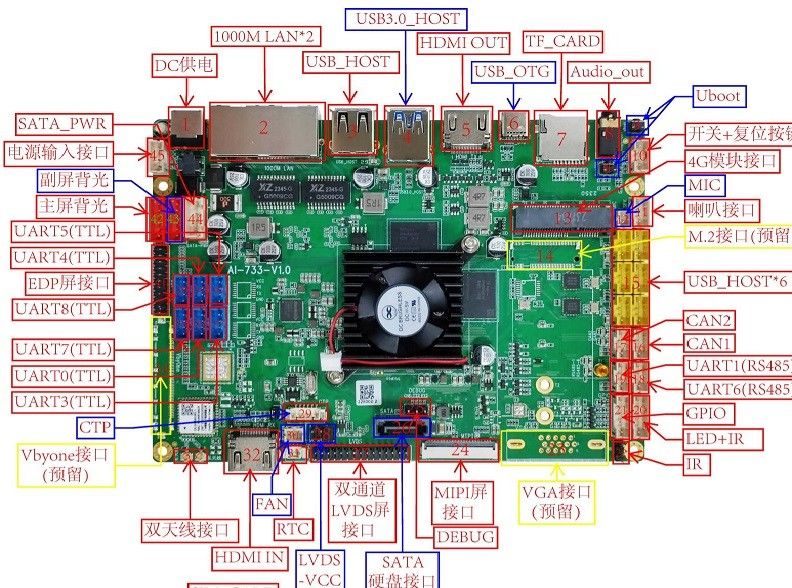

De overeenkomstige interfaces van de cijfers in de afbeelding zijn:
| Reeksennummer |
Pin Definitie |
| 1 |
DC-12V stroomvoorziening |
| 2 |
1000M LAN*2 |
| 3 |
USB_HOST |
| 4 |
USB3.0_HOST |
| 5 |
HDMI TX (HDMI-uitgang) |
| 6 |
USB 0 _OTG (type C) |
| 7 |
TF-kaart |
| 8 |
Audio_OUT |
| 9 |
Uboot knop (Uboot kan worden geactiveerd door een lange pin na Audio_out) |
| 10 |
Startknop + resetknop |
| 11 |
Interface van de luidspreker |
| 12 |
MIC-interface |
| 13 |
4G-module-interface |
| 14 |
M.2-interface optioneel (5G-module, harde schijf, enz.) |
| 15 |
USB_HOST (6) |
| 16 |
CAN1 |
| 17 |
CAN2 is optioneel en multiplex met seriepoort 5. Het heeft standaard geen functie. |
| 18 |
Seriepoort 6 (RS485) |
| 19 |
Seriepoort 1 (RS485) |
| 20 |
GPIO |
| 21 |
LED+IR |
| 22 |
IR-interface |
| 23 |
VGA-interface optioneel |
| 24 |
MIPI scherminterface |
| 25 |
DEBUG seriepoort 2 |
| 26 |
SATA harde schijf interface |
| 27 |
Dual-channel LVDS scherminterface |
| 28 |
LVDS-VCC (schermstoten van de voeding) |
| 29 |
CTP touchscreen-interface (dezelfde als nr. 48, kies er een) |
| 30 |
FAN-ventilatorconnector |
| 31 |
RTC-BAT (RTC batterij interface) |
| 32 |
HDMI IN |
| 33 |
Wifi-interface met twee antennes |
| 34 |
Vbyone-interfaceoptie |
| 35 |
Seriepoort 7 (standaard TTL-seriepoort, RS232 als optie) |
| 36 |
Seriepoort 0 (standaard TTL-seriepoort, RS232 als optie) |
| 37 |
Seriepoort 3 (standaard TTL-seriepoort, RS232 als optie) |
| 38 |
Seriepoort 8 (standaard TTL-seriepoort, RS232 als optie) |
| 39 |
Seriepoort 4 (standaard TTL-seriepoort, RS232 als optie) |
| 40 |
Seriepoort 5 (standaard TTL-seriepoort, RS232 als optie) |
| 41 |
EDP-scherminterface |
| 42 |
SATA_PWR (SATA-stroomvoorziening voor harde schijf) |
| 43 |
Interface voor secundair achtergrondlicht op het scherm |
| 44 |
Interface voor achtergrondverlichting op het hoofdscherm |
| 45 |
Stroominvoerinterface |
| 46 |
SIM-kaart |
| 47 |
MIPI-CAM (MIPI Camera Interface) |
| 48 |
CTP touchscreen interface PFC stoel (dezelfde als nr. 29, kies een) |
